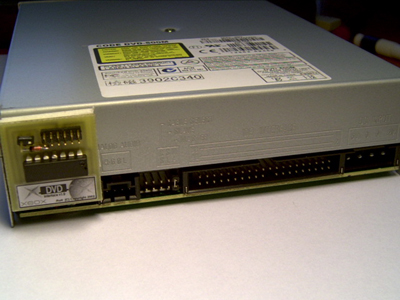

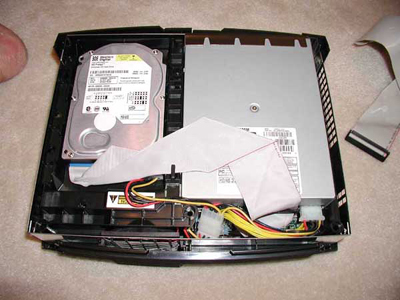

Inštalácia DVD interface v1.0

! POZOR ! Všetky úpravy robíte na vlastné riziko a autor návodu nezodpovedá za prípadne vzniknutú škodu. ! POZOR !

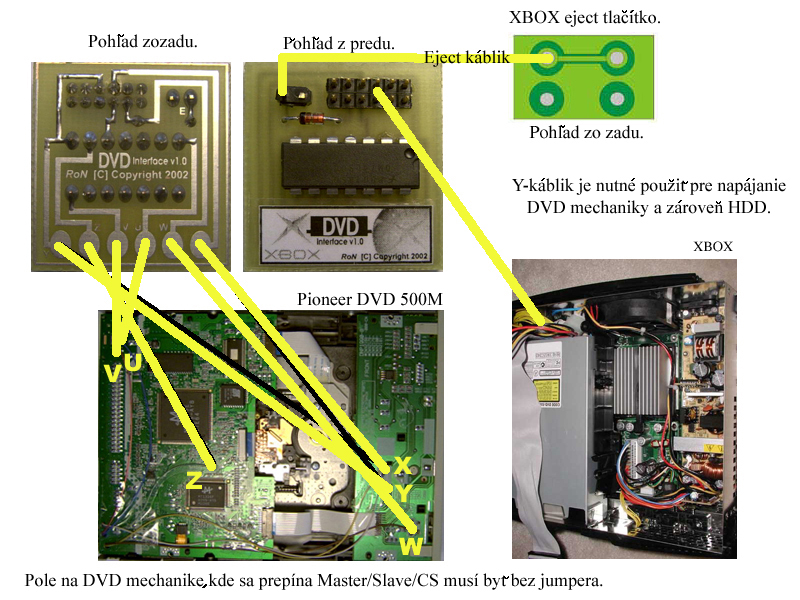

Obr.č.1 Podrobná schéma montáže.

Hotové schémy pre niektoré DVD mechaniky:
PIONEER DVD 500M
TOSHIBA DVD model 1612

V prípade, že použijete ľubovolnú DVD nechaniku tu je návod ako nájsť v DVD mechanike prípojné body X, Z, V, U, W a Y:

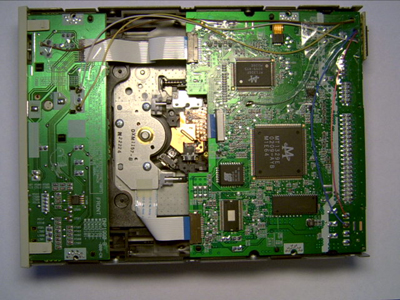

Rozoberte DVD mechaniku a na plošnom spoji hľadajte dvojcestný kontrolný prepínač pre tray. Pustite do DVD mechaniky napájanie a pomocou voltmetra zistite, ktorá strana prepínača je pod napätím a ktorá nie. Napätie by malo byť 3,6V alebo 5V. Strana bez napätia je prípojný bod X a druhá strana je Y. DVD mechanika je stale pod napätím a nie je v nej žiadny disk. Jeden kontakt voltmetra priložíme k zemi a druhým hľadajme na plošnom spoji bod na ktorom je napätie 3,6V alebo 5V. Keď takýto bod nájdeme vložíme do DVD mechaniky disk a napätie na tomto bode musí klesnúť na 0V. Tento kontakt je prípojný bod Z. Nájdime kontakty eject tlačítka a kontakt, ktorý nie je pripojený k zemi je bod W.
Bod U je zem a najlepšie ked ju zoberiete z napájacieho konektoru mechaniky. Konektor má štyri kontakty a stredné dva sú zem.
Bod V je +5V a náchádza sa taktiež na napájacom konektore. Je to jeden z dvoch krajných kontaktov. Použitím voltmetra zistíme ktorý to je.
